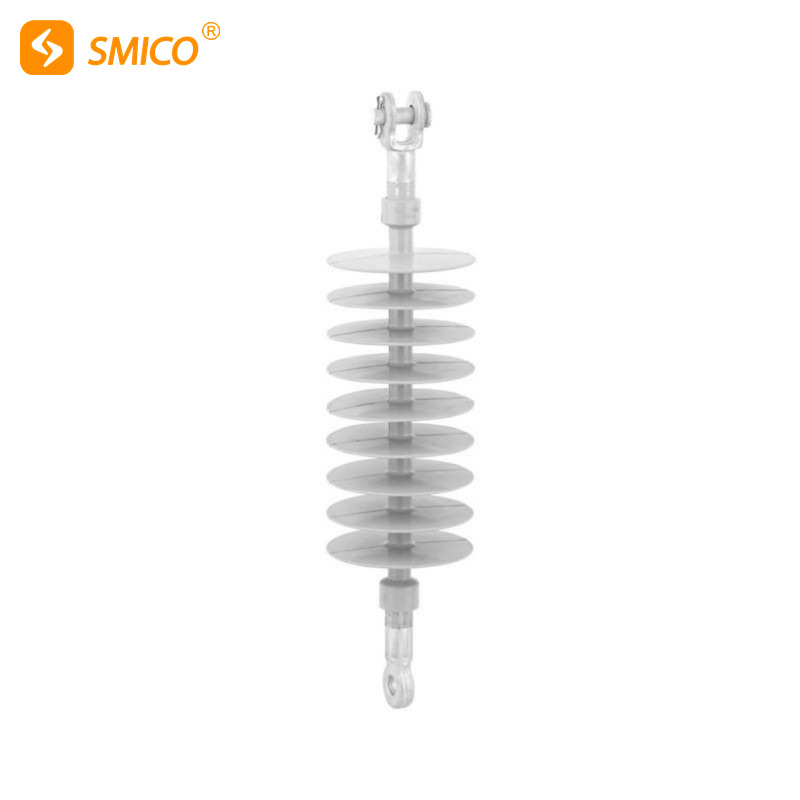

Aislador de poste largo de polímero compuesto de aislador de alto voltaje

SMICO ofrece diferentes tipos de aisladores compuestos para subestaciones.Contáctenos para obtener más detalles sobre el aislador compuesto, como TDS, método de aplicación, OEM, etc.
SMICO puede suministrar diferentes tipos de aisladores de silicona compuesta, también requeridos por el cliente.

Los aisladores compuestos son un tipo especial de control de aislamiento que puede desempeñar un papel importante en las líneas aéreas de transmisión.
Los aisladores compuestos también se conocen como aisladores sintéticos, aisladores que no son de porcelana, aisladores de polímero, aisladores de caucho, etc. La estructura principal generalmente se compone de un faldón cobertizo, una varilla central de FRP y un accesorio final.El faldón del cobertizo generalmente está hecho de materiales orgánicos sintéticos, como caucho de etileno propileno, caucho de silicona vulcanizado a alta temperatura, etc.;Los mandriles de FRP generalmente están hechos de fibra de vidrio como material de refuerzo y una resina oxidante como material base;Los accesorios finales son generalmente de acero al carbono o acero estructural al carbono revestido con zinc-aluminio caliente.

Clasificación de aisladores de caucho de silicona

Los aisladores compuestos se pueden dividir en: aisladores compuestos de línea y centrales eléctricas, aisladores compuestos eléctricos.También se puede dividir en aisladores compuestos de suspensión en forma de barra, aisladores compuestos tipo pasador, aisladores compuestos de brazo cruzado, aisladores compuestos de pilares, aisladores compuestos parciales a prueba de viento,  compuesto  correo  aislante  etcétera.

Ventajas del aislador de silicona compuesto

Tamaño pequeño, fácil de mantener;
Peso ligero, fácil de instalar;
Alta resistencia mecánica, no es fácil de romper;
Excelente comportamiento sísmico y buena resistencia a las manchas;
Ciclo de producción rápido y estabilidad de alta calidad.

Estructura de montaje final

Los aisladores compuestos varían en su estructura dependiendo de las características de uso.Además de cumplir con la resistencia a la tracción, cumplir con los requisitos y conectarse de manera confiable con el mandril, el diseño de la punta de metal también debe cumplir con los requisitos especiales para la aplicación bajo alto voltaje.Los aisladores compuestos generalmente se fabrican en forma de varilla con una pequeña capacitancia.Por lo tanto, la distribución de voltaje en la superficie del aislador es muy desigual.Por lo tanto, en funcionamiento normal, la corona generada será dañina, por lo que es necesario utilizar una medida de compensación de presión.Además, el material aislante sintético no puede soportar un arco eléctrico de varias decenas de kiloamperios.En el caso de una falla de cortocircuito, quemará el paraguas cerca del cable y la torre, por lo que se requiere un arco.En casa y en el extranjero, el método de agregar un anillo de compensación de presión generalmente se adopta para uniformar el campo eléctrico final, debilitar la corona y provocar el arco de falla.

El anillo de compensación de voltaje del aislador compuesto es un componente del aislador compuesto.Su función es controlar la intensidad del campo eléctrico dentro del aislador, evitar descargas parciales internas, reducir la intensidad del campo eléctrico local de la superficie externa, especialmente la superficie de la parte de conexión metálica, y reducir la interferencia de radio.Liderando el arco de frecuencia de potencia para evitar quemar la superficie del aislador y minimizando la fuerza del campo eléctrico local cerca de la superficie final para mejorar su desempeño anti-manchas.
